板金工具 押切・折台・刀刃関係工具一覧
|
タイトル|
横段用押切切断機8㎜巾 500
|
|
押切カッター450 テコ式
|
|
全長 約900ｍｍ 高さ 約900ｍｍ 働き 約450ｍｍ 幅 約250ｍｍ 刃幅 約5ｍｍ
|
|
当て盤
|
|
2号 幅67ｍｍ 長さ87ｍｍ 高さ32ｍｍ 重さ1050ｇ
3号 幅63ｍｍ 長さ89ｍｍ 高さ29ｍｍ 重さ880ｇ 4号 幅61ｍｍ 長さ89ｍｍ 高さ26ｍｍ 重さ750ｇ 18号 幅69ｍｍ 長さ132ｍｍ 高さ19ｍｍ 重さ810ｇ 24号 幅65ｍｍ 長さ109ｍｍ 高さ42ｍｍ 重さ1230ｇ 30号 幅71ｍｍ 長さ130ｍｍ 高さ19ｍｍ 重さ800ｇ 43号 幅63ｍｍ 長さ91ｍｍ 高さ39ｍｍ 重さ1180ｇ 45号 幅63ｍｍ 長さ110ｍｍ 高さ29ｍｍ 重さ1020ｇ 47号 幅63ｍｍ 長さ109ｍｍ 高さ24ｍｍ 重さ1150ｇ 49号 幅72ｍｍ 長さ80ｍｍ 高さ48ｍｍ 重さ1200ｇ |
|
押切
|
|
押切 9型 切断寸法200ｍｍ 刃厚12Ｘ40ｍｍ 刃高40ｍｍ 刃長300ｍｍ
押切 12型 切断寸法250ｍｍ 刃厚12Ｘ44ｍｍ 刃高44ｍｍ 刃長360ｍｍ 押切 14型 切断寸法320ｍｍ 刃厚12Ｘ40ｍｍ 刃高44ｍｍ 刃長420ｍｍ 押切 16型 切断寸法380ｍｍ 刃厚12Ｘ50ｍｍ 刃高50ｍｍ 刃長480ｍｍ 押切 18型 切断寸法440ｍｍ 刃厚12Ｘ50ｍｍ 刃高50ｍｍ 刃長540ｍｍ 押切 20型 切断寸法500ｍｍ 刃厚16Ｘ50ｍｍ 刃高50ｍｍ 刃長600ｍｍ 押切 24型 切断寸法600ｍｍ 刃厚16Ｘ50ｍｍ 刃高60ｍｍ 刃長720ｍｍ |
|

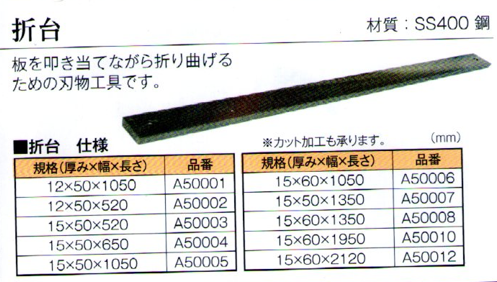

折台
|
 厚さ×巾×長さ（ｍｍ）12×50×1050ｍｍ 15×60×1050 12×50×520ｍｍ 15×50×1350 15×50×520ｍｍ 15×60×1350 15×50×650ｍｍ 15×60×1950 15×50×1050ｍｍ 15×60×2120 |
